​电热水器构造图及工作原理

电热水器构造图及工作原理

一、电热水器的结构组成

1.外部结构

主要由外壳、排污口、出水口、进水口、电源线、控制器、维修盖板、挂板等组成。如下图所示。

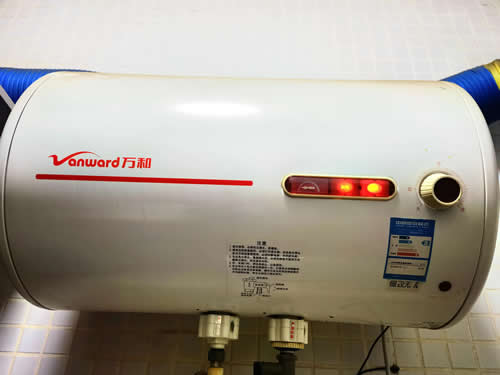

电热水器实物图

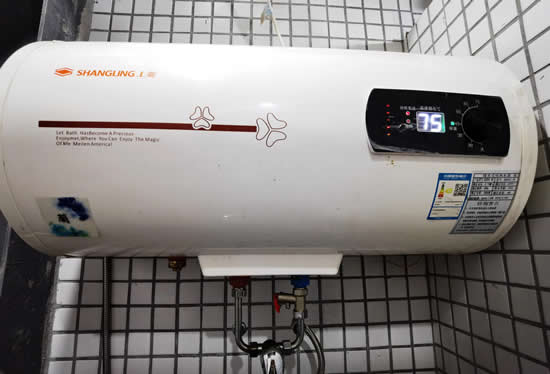

电热水器实物图

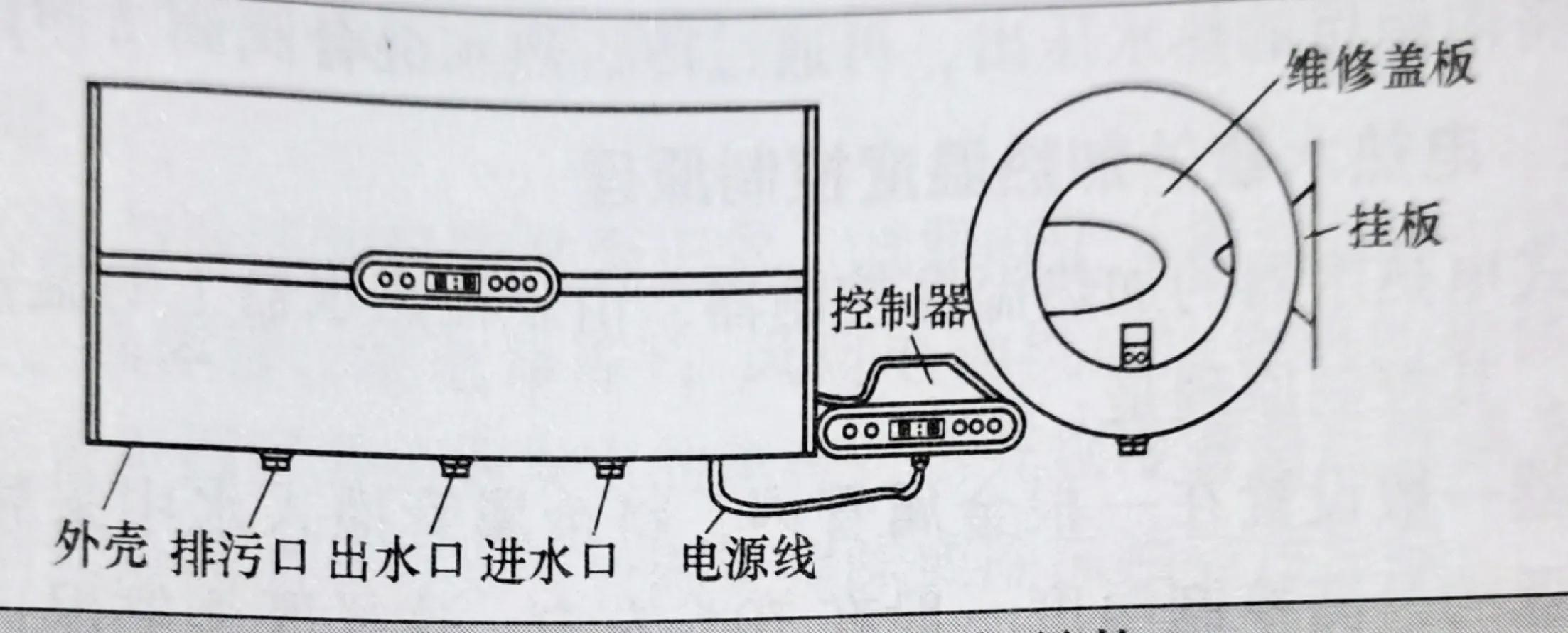

电热水器外部结构

2.内部结构

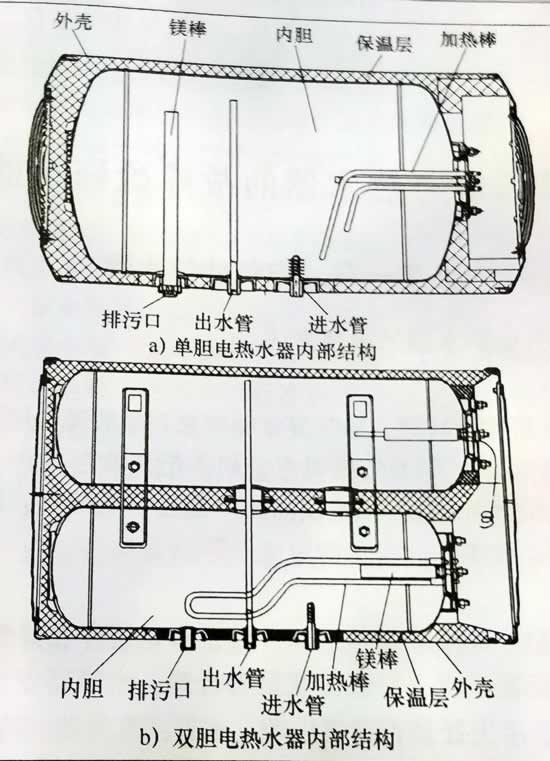

主要由外壳、内胆、保温层、加热棒、镁棒、其它配件等组成。如下图所示。

二、电热水器的基本工作原理

它是一种使用电加热的设备。它使用耐压的内胆，在内胆上安装有加热部件和温控部件，使用加热管对内胆里的水进行加热，达到设定温度后，温控部件自动切断，停止加热。电热水器的进水阀通过单向安全阀与自来水管连接，使用时利用自来水的压力将内胆里的热水压出，再通过冷、热水混合阀调节使用。

三、电热水器的加热温度控制原理

贮水式电热水器的加热温度控制器，由装在热水器上的温控器和限温器来完成，其控制原理是：

温控器一般设置在一根金属管内，将金属管插入水中来感应水的温度，温控器的最高控制温度一般在70度左右，这样既能保证热水器有较大的蓄水量，也可以防止错误操作因水温过高而发生烫伤。

限温器设定值略高于最高控制温度，一般为80度左右，当加热温度达到设定值时，便立即切断电源，以防止温控器失灵，造成不断加热而发生事故。
