水电学徒、快速看懂水电图纸的三步法

做为在装修水电行业有8年经验的我来说说

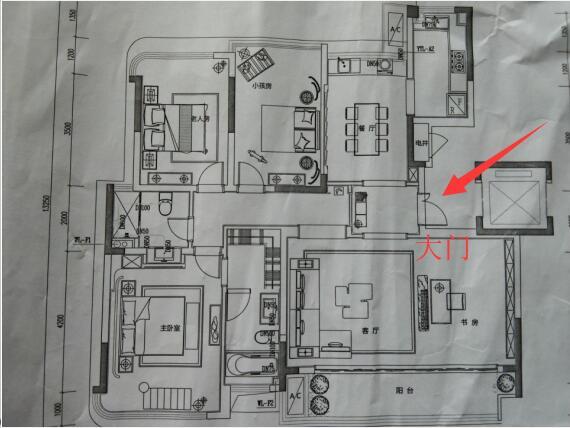

第一步：小白搞不清楚图纸的方位 ，很容易与现场位置搞错。这是很重要的一个步骤。从两个点来确定图纸与现场的正确位置。1：图纸的大门的与现场大门对齐。2：图纸的柱子的与现场柱子对齐。这是核心的两点。如果这两点搞错了，后面的就别看了。看了也没有用。

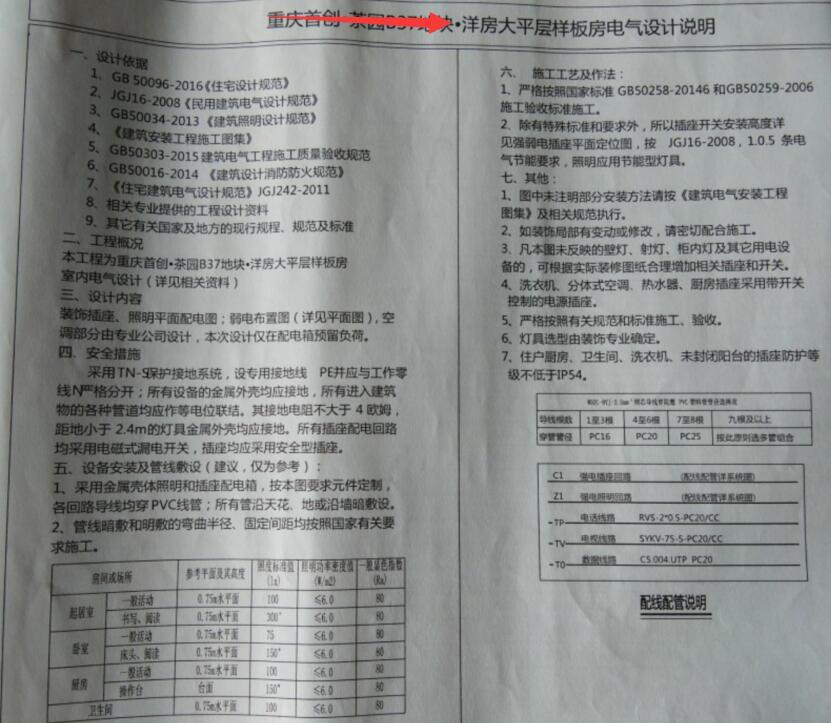

第二步：图纸说明一大堆。90%说的都是屁话。重点就几个地方。学水电技术，找卡尺水电实操技术。

1：线管所使用的材料是用p v c管，还是k b g管。这是重点中的重点。这个材料如果用错了，后期是没有办法更改的，如果人家让你反工，损失就大去了。

2：电线是否需要用阻燃电线。这是重点。这个材料如果用错了，后期是没有办法更改的，如果人家让你反工，损失就大去了。

3：说明中其他的稍看一下就行了，写的都差不多。

第三步：

电上有照明开关图，插座图都是非常简单的，我一说你就明白了。

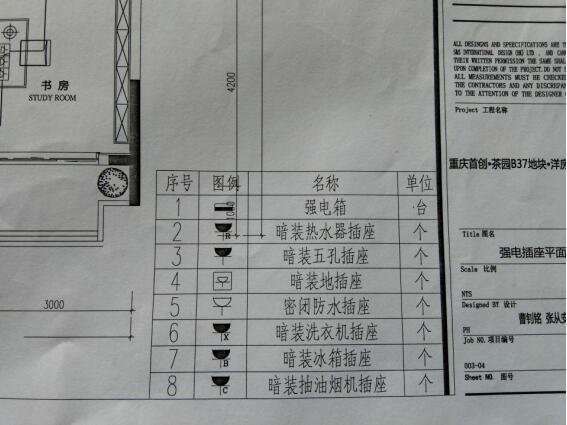

插座图按相应的符号功能照图施工就可以了，图纸上画的每一个符号都有标注。不过具体做的时候，还是要和业主确定好。

开关照明图相对来说是要难点了。需要懂照明用电原理才行。不过我后面都会有详细讲解。

给水，排水，尺寸图和水电的每个操作细节，更多的在卡尺水电实操技术学习
